Steckverbindung
Geformte Laschen verbinden Arm und Schiene.
U-Type Halterungen für elektrische Warmwasserbereiter
Zwei Werkstoffe. Zwei Materialstärken. Wählen Sie das System für Ihre Montage.
- Gesamtabmessungen
- 550 × 300 mm
- Werkstoff
- Edelstahl / Verzinkter Kohlenstoffstahl
- Blechstärke
- 3 mm / 2.5 mm
Vier Modelle. Klare Spezifikationen.
| Modell | Werkstoff | Blechstärke | Gesamtabmessungen |
|---|---|---|---|
| US30 | Edelstahl | 3 mm | 550 × 300 mm |

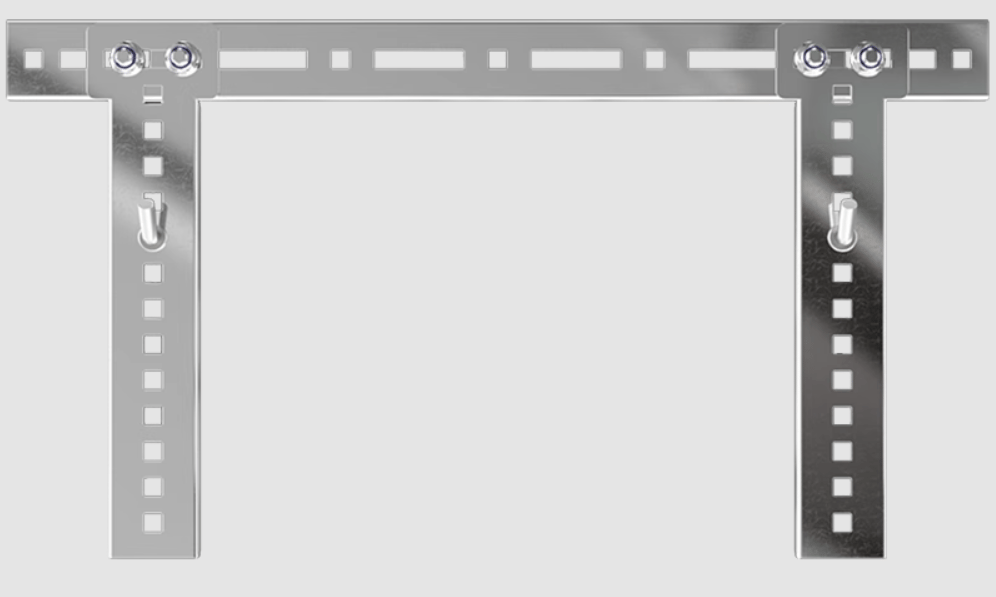

| US25 | Edelstahl | 2.5 mm | 550 × 300 mm |
| UC30 | Verzinkter Kohlenstoffstahl | 3 mm | 550 × 300 mm |
| UC25 | Verzinkter Kohlenstoffstahl | 2.5 mm | 550 × 300 mm |
UC25: nur Spezifikationen; keine Produktabbildung.
Die passenden Abmessungen.
550 mm
300 mmBlechstärke
3 mmUS30 / UC30
2.5 mmUS25 / UC25
Geschlitzte Schiene und gelochte Arme. Montagepositionen für Ihre Installation bestätigen.
Die Details jedes Modells.
Schraubverbindung
Zwei Schrauben je Arm-Schienen-Verbindung.

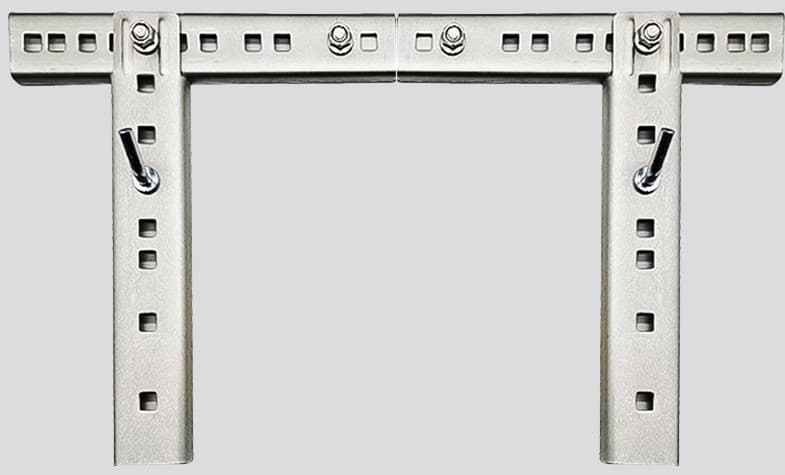

Geteilte Querschiene
Separate Schienenstücke bilden die Querschiene.
Alle Komponenten im Überblick.
US30 Komponentensatz. Verbindungsteile variieren je nach Modell.
- 1 Querschiene
- 2 Vertikale Arme
- 2 Haken
- 2 Muttern
- 6 Spreizbefestigungen
5 mm Innensechskant
